虽然ThinkPad Z60在Lenovo完成对IBM ThinkPad事业部收购半年之后推出，但是它实际上
早在去年就已经在IBM ThinkPad产品规划里面，而且它仍然是由IBM日本设计中心进行设计
的产品，因此文章一开始有必要交待一下Z60产品系列的时间背景，以纠正目前消费者普遍
认为的－－“Z60是完全在Lenovo的产品理念下进行全新设计”的误解。

　　Z60系列打破了IBM ThinkPad产品长久以来所坚持的外型特征，借助于Z60闯入了宽屏
世界，并且把商务与娱乐两个理念结合起来，去推动这款产品在更多领域的渗透，从Z60所
采用的技术来讲，它与商务系列T没有太大的区别，从外观的设计来说，它似乎又在有意或
者无意去避免被ThinkPad的传统所束缚。因此，Z60的推出，意义重大却引来的争议也颇多
。

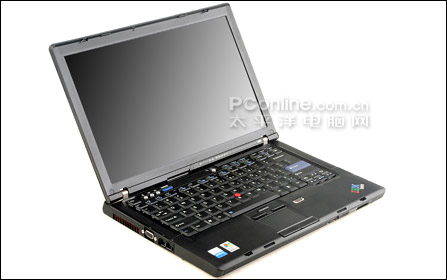

Lenovo ThinkPad Z60T

　　Z60在颜色上还是沿用炭黑色，外壳的材料组合也是由PC+ABS与镁铝合金为主，这些都
与以往的ThinkPad产品完全相同，所不同的也就是它在细节处理上的大调整，比如TrackP
oint左右按键，屏幕边框的内檐设计，一些接口的位置特点等，另外还有就是部分按钮也
完全改变了模样。

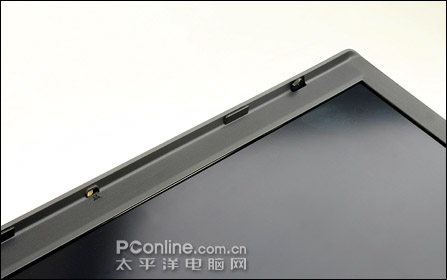

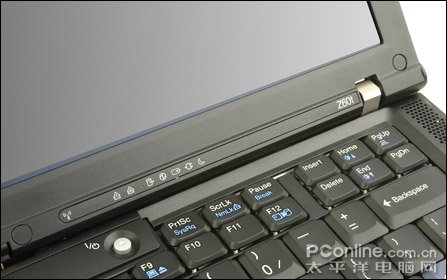

Z60的屏幕上边框的内檐（左右内檐已经去掉了）
<img src='http://www.pconline.com.cn/notebook/testing/0511/other/we1netn_think
padz60_1m.jpg'>

标识贴片，之前ThinkPad都是使用光面效果的贴片

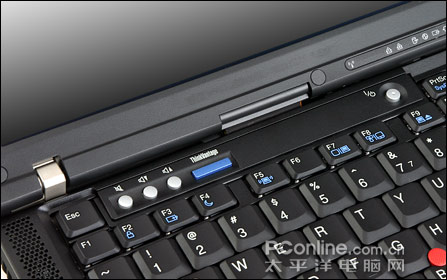

传统的功能键与开关按钮都有一些不同

　　如果说仔细去观察的话，类似这样的变化在Z60上面确实很多，外型方面，除了黑色、
除了键盘其它各个部分基本上都已经有了全新的风格。因为机型的外形的变化，Z60的内部
结构虽然整体上与R/T系列布局相同，但是Z60也有一些新鲜的元素，比如叠加内存插槽、
mini-PCI Express扩展槽位等。

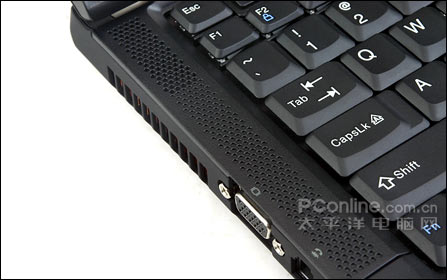

音箱位置放在了键盘的左右边框上面

　　因为宽屏尺寸的原因，Z60得以把音箱放到键盘左右边框上面，与HP某款影音笔记本很
相似，也着重体现了Z60这款产品的影音娱乐功能，这是ThinkPad首次把娱乐性作为一个主
要的功能引入到产品里面，而Z60作为一款商务与娱乐兼备的产品，可以算作是ThinkPad产
品的第一次尝试。

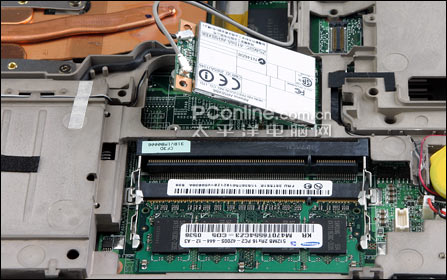

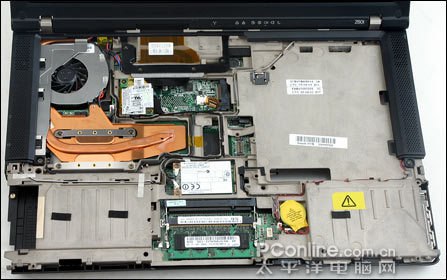

叠加内存槽位、mini-PCI Express插槽

　　并且，与R/T系列所不同的是，Z60的用料上更足，它用一块几乎覆盖了整个机器面积
的镁金属合金架，来作为机体内各种配件的固定架以及当作热量辅助模块，跟IBM在很早前
大尺寸机器当中大面积使用金属盒架的设计有些类似，只是它现在运用扁平化的设计之后
，再动用到机体里面，作用与效果也全然有一些不同。

灰白色为整块合金金属盒架

　　有兴趣的网友最好能够找到本站T43的结构分析文章，对照T43的整体结构来看待Z60的
结构特点，你就会发现Z60在原ThinkPad产品结构设计的基础上有什么样的变化。整体上Z
60主板放置在左半部分，右半部为光驱与PCMCIA扩展槽位，内存的位置移动了腕托的Touc
hPad底下，整个体系有点往后挪。为什么会进行这样的改变呢？最大的原因就是尺寸的变
化所带来的布局调整。

　　mini-PCI Express插槽尺寸上小很多且具备两个min-PCI Express，另外还可以扩展蓝
牙模块的选件，或者以后Lenovo会针对Z60推出一些mini-PCI Express接口标准的配件，供
不同需求用户进行升级与功能延伸。因为这样位置的变化，散热模块也进行了全面的修改
，出风口位置移到了左侧面与后端。

　　从风格上，Z60外型都通过细节的改变来区别于以往机型的设计，从功能技术方面，Z
60又是完全继承了ThinkPad的精髓，在结构设计上，又不得不服从于宽屏尺寸的基础而寻
求全新的设计思路。如果说要正确地看待Z60，就必须从这几个角度开始，去理解与读懂Z
60的设计，才能对它的功能、产品定位有更深刻的理解。

　接口布局

　　Z60的接口不管是数量上还是布局，可以说解决了长久以来部分用户对T、R系列的不足
情绪，T系定位于商务用户，集中意见反映最大的是，最为常用的USB接口只有两个而且叠
加放置在左侧面，给日常使用带来一些不便。在Z60上面，根据Z60的定位用户群，USB接口
的位置与数量有比较大的变化，另外加入了一些新的接口类型，比如SD读卡插槽，不过也
去除了传统的打印并口。来看看各个侧面的接口情况：

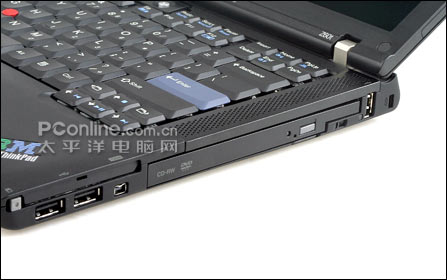

右侧面的布局

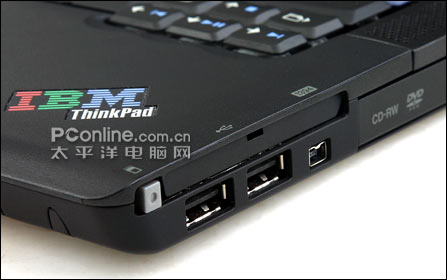

PCMCIA、USB、1394接口

　　右侧面主要为Ultrabay扩展，标配有combo光驱或者根据机型的不同也有配备其它光驱
类型，当然，它也可以扩展由Lenovo ThinkPad提供的一切兼容于Ultrabay的设备，比如第
二块电池、硬盘等，这是IBM原固有的核心技术。在Z60上面有所不同的是，在右侧面一共
有三个USB接口，两个放置在前端，另一个则竖放于最后端，这样处理，可以满足更多用户
的使用习惯了。

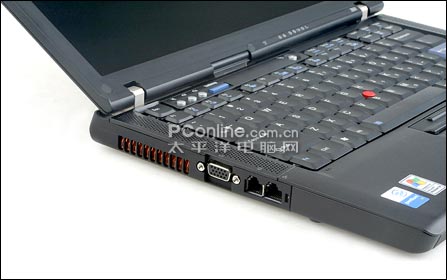

左侧面接口

　　左侧面一个比较大的改变就是散热系统的排热窗格放在了最后端，与以往T、R放在中
间不同，文章开始也提到过了，内部配件整体体系相对于R、T来说，有些靠后。左侧面整
体看上去简洁了很多，只有RJ11/45网络接口以及VGA显示输出，而在以往的R、T系列里面
，左右侧面是主要的接口放置区域，而Z60却淡化这固有的布局。

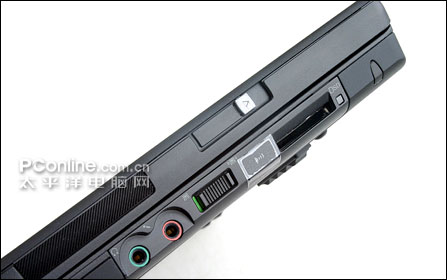

前侧面接口、功能键

　　音频输入输出接口放到了前侧面的右端，同时还有SD读卡插槽，红外数据传输，以及
一个无线开关功能键。从SD读卡插槽也可以看出一点，就是ThinkPad首次把娱乐性以及数
码生活的需求都溶入到了这款机器里面，根据产品定位客户群的使用习惯来进行功能的设
置。因此，这也是Z60所以不同的原因。

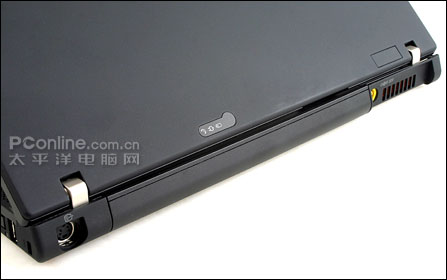

后侧面

　　电池后置于机身的后侧面，只有在两端的一点空间可以放置接口，可以明显看出，Z6
0已经去除了连X3x系列都会配备的打印接口，在与T43放置打印接口的位置，现在是散热系
统的排热窗格了以及电源接口。

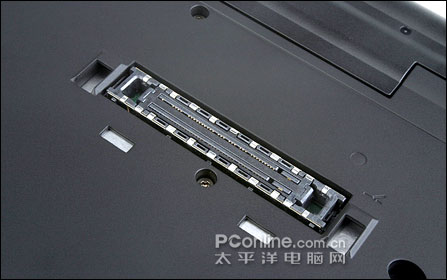

底部扩展接口

　　底部仍有功能非常全面的扩展接口，通过ThinkPad提供的不同的选件，可以提供不同
的扩展方案，比如可以扩展成一个端口复制器，或者一个ThinkPad Advance底座。它们都
可以提供更多的接口类型，甚至还可以进行基于PCI-Express接口技术的第二块显卡的扩展
，基本上可以达到与桌面机型一样丰富的扩展功能。用户可以根据自己的实际需求，来选
配这些扩展选件。无论用户选择什么样的扩展方案，都可以得到相当全面的功能是这个扩
展接口的主要意义。

使用相关

　　使用Z60，与使用R、X、T是完全不同的感受，不管是在办公室里面办公，还是在家里
随心地享受WiFi与DVD影片，可能因为它是宽屏以及摆脱完全商务外观的原因，让人倍感轻
松，当你看到位于键盘左右两旁的音箱时，愉悦感就全然不同。因为它是一个不一样的Th
inkPad，不一样的全新风格，定然会让用户感觉不同。

　　 14寸宽屏的Z60t整机带电池的重量为2.08Kg，虽然尺寸上似乎有些大，但是重量还是
比较轻便，有比较好的便携性，所以Z60t也定位于商务用户群，满足对移动性的要求。在
使用方面，Z60沿用了在用户群中一直享有美誉的ThinkPad键盘，以及ThinkPad的核心技术
之一Trackpoint定点设备，同时还有一些额外的惊喜。

Z60的TrackPoint以及TouchPad

　　Z60同样把TouchPad作为与TrackPoint兼备的定点功能设备，从外观上看你应该可以看
出有一些小小的不同，主要的TrackPoint与TouchPad的按键与以往ThinkPad的分别，在使
用的舒适性方面相差不大，只按键的柔韧性Z60还不及T与R。这样小小的变动也足以区别与
ThinkPad以往机型，相比起来，R、T的定点设备做得更为精细一些。

ThinkPad T43的定点设备

　　小小的不同带来的感觉也是完全不同的，可能Z60相对比较大众化一些，而T43更为体
现它尊贵的商务特质，所以在处理上明显要比Z60更为精细。这是溶入了娱乐概念的Z60与
专业、商务机种T43在定点设备上的不同。所以说，Z60也是有意或者无意地去拉开与商务
机T、R的距离。

Z60的键盘

　　Z60使用的键盘跟以往ThinkPad产品的键盘一样，手感舒适，噪声小等优点，而且这一
次在Z60终于加入了WIN键，算是对Microsoft的支持也好，接纳了用户的意愿也好，在Z60
上第一次采用WIN键，意义可想而知，虽然只是一个小小的功能键。

Win键终于步入ThinkPad产品

　　可惜此块键盘不管是接口还是形状与以往的键盘不兼容，要不然，在部分ThinkPad玩
家里面，可影音控制FN组合功能键能会引起一番键盘更换的热潮，而不需要再通过第三方
软件来虚拟Win功能键。

　　既然是一款娱乐机型，Z60也会相应地去在键盘上也加入这些功能，除了位于键盘两边
框上的音箱以外，在键盘的方向键上面，通过FN组合功能键，可以对媒体播放软件进行简
单的控制。

　　Z60也同时也是面向商务用户的机型，主要体现在它的功能技术与软件方面。它与纯商
务机型T、X系列一样，有一系列针对商务用户的安全系统，并且加入了安全等级较高的指
纹识别系统，在纯商务机型T、X系列机型上面具有的功能，同样在Z60上面也不少。

ThinkVantage

　　所有功能的控制中心ThinkVantage，在系统下按下ThinkVantage蓝键，即可调入控制
面板，从中可以选择ThinkPad的所有软件功能，包括安全客户端、系统备份恢复系统、电
源管理系统等。而ThinkPad软硬件结合的安全系统软件Client Security为最新6.0版本，
ThinkPad Rescue and Recovery也为最新的3.0版，提供对系统的即时备份与恢复功能。

ThinkPad Client Security 6.0安全设置面板

　　对于商务用户来说，这些安全系统还是很有用，而对于个人用户而言，会去利用的恐
怕不多。不过，通过软硬结合的方式所能达到的数据安全性，完全可以保证用户的数据不
易被非法盗用，对于商业用户来说这很重要的，这种安全功能也是ThinkPad产品这么多年
一直占据行业市场大部分市场份额的原因之一。

使用相关
使用相关
散热、噪音、电池

　　因为结构布局上的不同，Z60的散热系统也有所不同，从效率上来说它的散热系统与T
系列一样，都是很到位，最终效果也很出色。在使用过程中，不管是机器的底面还是掌托
等位置，热量都不是很明显。Z60采用了传统的风冷系统，以及大面积的金属架热量分散的
方法，因此在主要发热的硬件位置，热量能够得到及时的排散，而在其它位置，因为热量
得到了有效的分散，不易集中对外壳产生热量。

Z60散热系统的气流抽入与排放窗格

底部风扇入风窗格

　　Z60的风扇抽风方式与T4x系列不一样，它是透过底部的窗格抽入外部气流，经由金属
散热片，进行热交换后从左侧以及后侧的窗格排出，完全针对对处理器以及北桥芯片的散
热，效率可想而知。

Z60的主散热系统

　　散热导管与散热片组成的散热模组，连接了处于机身左边中央位置的处理器与Intel
915GM北桥芯片，把热量转移到位于侧面排风口的铜片上，便于与风扇抽入的外部气流进行
热交换，从而被排出到机体外面。

　　这是型号为Z60t机型的散热系统，因为Z60m系列采用了独立显卡，因此会稍有不同，
比较遗憾的是没有拿到Z60m的测试样机，没有办法放到一起来进行对比分析。

　　这是主要热源的散热，另外在主板上面，一块几乎遍布整个机体的金属架，除了起到
导线、固定器件作用以外，它一个最为重要的作用就是把其它主要产热硬件所产生的热量
进行分散开来，避免在局部聚集。

灰白色为整块合金金属盒架

　　这一整块金属架，对机体内热量的分散起到非常好的作用，包括硬盘、光驱位置，把
热量进行分散后，进行大面积的自然排热，比较有效地提高了散热的效率，从而保证机体
内不会有局部位置热量的聚集而对外壳产生热感。

　　从几天来的测试、使用情况来看，热量在机体的各个位置都不是很明显，除了在硬盘
、内存对应的掌托位置热量明显以外，其它位置即使是长时间运行，热量也只在一定的范
围内。应该说，Z60的整体的散热做得比较好。本身集成显卡的Z60t在运行时产生的热量少
一些也是原因之一。

　　风扇运转时的噪音比较轻微，况且在处理器全频使用的环境下，风扇运转的频率比较
少，因此，在办公室、安静环境下，风扇的噪音不会对用户产生影响。

Z60的四芯电池

　　Z60t标配一块四芯的电池，14.4V 2600mAh，容量比较小，主要是保持与机身的平整，
电池的空间有限，只能容纳四芯的电池了。使用时间如果处理器全频运行、屏幕亮度最大
，不使用光驱的话，时间在2个小时多一点，而如果配合IBM的电池管理系统，采用最佳电
池模式，把屏幕调到中等亮度，使用时间会超过2.5小时。

硬件配置、性能测试

　　Z60目前提供采用独立显卡的Z60m与集成显卡的Z60t，两款机器的配置除了显卡以外，
还有Z60m的屏幕为15.4寸宽屏，应该说更像一款娱乐机型，目前测试的这款为Z60t系列，
兼备商务与娱乐两方面的应用，采用14寸宽屏，并集成显卡。来看看这款售价18499元的Z
60t-19C的硬件规格表：

Lenovo Z60t-19C
操作系统 Microsoft Winodws XP Home Edition SP2
处理器 Intel Dothan Pentium-M 750 (1.86GHz)
缓存 64K L1，2M L2
系统总线 533MHz
芯片组 Intel 915GM
内存 Samsung DDR II 512M PC4200（单条）
显示卡 Intel 915GM集成
显存 128M
显示器 14.1" WXGA(1280x768)
声卡 HD Audio
硬盘 SATA 80GB(5400转,8M)
光驱 combo光驱
无线网络 Atheros AR5BXB6 无线模块 802.11a/b/g
网络 10-100-1000M自适应网卡
通信兼容V.92/V.90 MODEM
机身尺寸 332.7 x 233.7 x 25.4mm
重量 2.08Kg
11月份价格 18499元

　　相对于18499元的公开价格以及ThinkPad这个品牌来说，型号19C的配置还蛮合理，硬
件配置方面比较均衡，值得注意的是Z60t采用了SATA接口硬盘，并且为HITACHI里面的540
0转8M缓存的盘。另外有网友可能也注意到了，Z60t没有贴上迅驰Logo，其原因就在于它的
无线网卡模块，它并非采用Intel的无线模组，而是使用用Atheros的AR5系列无线网卡芯片
，支持802.11a/b/g网络环境。

采用mini-PCI Express接口的Atheros无线模块

　　Atheros的无线网卡在ThinkPad中不是第一次使用，历来在ThinkPad的高端型号中会采
用这种兼容更好的Atheros模组，也因此，在机器的掌托上面，只贴有Pentium M的Logo而
非心型的Centrino标贴。

　　最后来看看这款机器的性能测试情况：

整体性能与应用性能
MobileMark2002 性能：240 电池时间：130
PCbench2004 MCCW：25.7 BW：21.5
PCmark2004 总：3238; CPU：3651; 内存：3318; 显卡：668; 硬盘：3098
3D显示性能
  1024x768x32位色
3Dmark2001 4481
3Dmark2003 902
3Dmark2005 228

　　各项成绩的测试都在其硬件配置水平的相应性能上，只是在硬盘、内存、处理器的PC
mark的检测中都有不错的成绩而在PCbench的BW测试中，只拿到21.5分有些偏低。而采用S
ATA接口的5400转8M缓存硬盘，性能的检测与采用IDE接口的同类盘没有差别。在Moibilem
ark的测试中，整体性能水平比较理想，因为采用四芯的电池，电池的可持续测试时间只能
维持2个小时多一点时间，实际使用按正常的节能电池管理模式，使用时间一般在2.5－3小
时之间，如果需要更长时间的使用，则需要选购六芯甚至更大容量的电池。

　　Z60应该在ThinkPad发展史上记上一笔，它的出现意味着以后ThinkPad在产品方面可能
还会有更多的突破，在提升ThinkPad本身的核心技术的同时，根据消费者需求的不同把机
型的种类引入到更多的产品领域中，这不是没有可能。接下来的一段时间里面，我们需要
更为紧密地去关注Z60，看它的市场接受程度如何，它的产品定位是否成功等。这款全新风
格的Z60能否像其它时尚类产品品牌那样，把商务与娱乐功能兼备的笔记本电脑，成功地投
向更为广泛的市场领域。

　　
--
